フランスのNavalGroupが超大型水中無人機の存在を公開、米海軍のXLUUV「オルカ」に匹敵

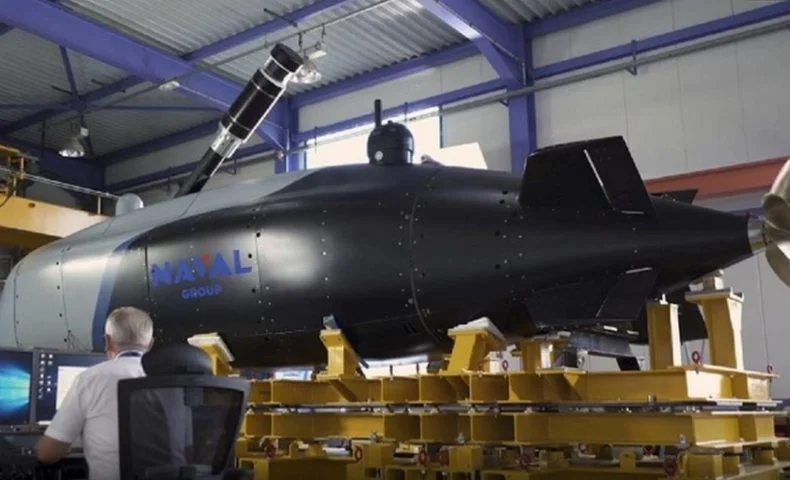

フランスのNavalGroupは12日、超大型水中無人機(XLUUV)のデモンストレーター「Oceanic Underwater drone demonstrator/OUDD」を公開して注目を集めている。

参考:Naval Group Unveils XLUUV Demonstrator

フランスが存在を明かした超大型水中無人機「OUDD」、開発が順調なら2025年頃に実用化予定

一般的に水中で活動する無人機は「UUV=Unmanned Undersea Vehicle(防衛省はUUVもUSVも一括に無人航走体と呼んでいる)」と呼ばれているが、米海軍は数ヶ月の長期任務に耐えられる大型な水中無人機「Orca/オルカ(全長最大26m/航続距離約10,400km)」を開発中で既存のUUVとはサイズが余りに異なるため「XLUUV=超大型水中無人機」と呼称しており、Naval Newsも仏NavalGroupがXLUUVのデモンストレーター(技術検証機)を公開したと報じている。

NavalGroupの説明によれば公開されたXLUUVは「Oceanic Underwater drone demonstrator/OUDD」と呼ばれており、情報収集・監視・偵察(ISR)任務に用いる想定で設計されているものの船体下部にはF21重魚雷(米海軍のMk48や海自の89式魚雷に相当)を収納できるサイズのミッションベイを備えているため、関係者は「将来的にOUDDは対機雷戦(MCM)や対潜戦(ASW)などの任務にも対応する可能性がある」と話しているらしい。

補足:NavalGroupのXLUUV開発は2016年に開始され、2018年にデモンストレーターの建造開始、2020年11月に南フランスで完成したOUDDが極秘裏に進水したと説明している。

さらに公開されたOUDDの全長は10mだが米海軍のOrcaと同じモジュール構造を採用しているため「全長を最大25mまで延長することが出来る」とNavalGroupは主張しており、恐らく追加のミッション機器やバッテリーもしくはAIP機関を追加してOUDDの任務期間を延長することが可能なのだろう。

因みにNavalGroupは「OUDDの検証作業が順調に進めば実用モデルのXLUUVが2025年までにフランス海軍で就役するかもしれない」と語っている。



米国、英国、ロシア、中国、韓国が開発に取り組むXLUUVの概要

NavalGroupのOUDD公開に合わせて潜水艦分野の専門家であるサットン氏は各国のXLUUV(米国のOrca、英国のManta、フランスのOUDD、ロシアのKlavesin-2M-2P、中国のHSU-001、韓国のASWUUV)を比較するグラフィックを発表しているので、便乗して各国が開発を進めているXLUUVの情報をまとめておく。

米国:Orca

ボーイングが開発を進めている水中無人機「Orca」の全長は任務に合わせて26m(8トンまでのコンポーネントを追加可能)まで延長することが可能で、Orcaの基本的な動力源はリチウムイオン電池だがディーゼル発電による再充電にも対応しているため同艦の最大航続距離は6,500マイル(約10,400km)=つまり数ヶ月の長期任務に耐えることができ、主な運用用途は情報収集・監視・偵察(ISR)と掃海任務だと言われている。

既に米海軍は5隻のOrcaを発注済み(契約総額は2億7,440万ドルなので1隻あたりの調達コストは約5,480万ドル/約62億円)で1番艦は2022年に引き渡される予定だ。

出典:ボーイング Echo Voyager

英国:Manta

英海軍がテストを繰り返しているデモンストレーターの水中無人機「Manta」は小型潜水艇S201(全長8.9m)をベースに開発されてものだが、最終的な実用タイプのMantaが完成すると全長は30mに達する超大型水中無人機(最大速度12ノット/最大潜航深度350m/最大航続距離約5,550km)になる予定で主な運用用途は情報収集・監視・偵察(ISR)と対潜戦と言われている。

但しMantaの実用モデルがいつ完成するのかは今のところ不明。

ロシア:Klavesin-2M-2P

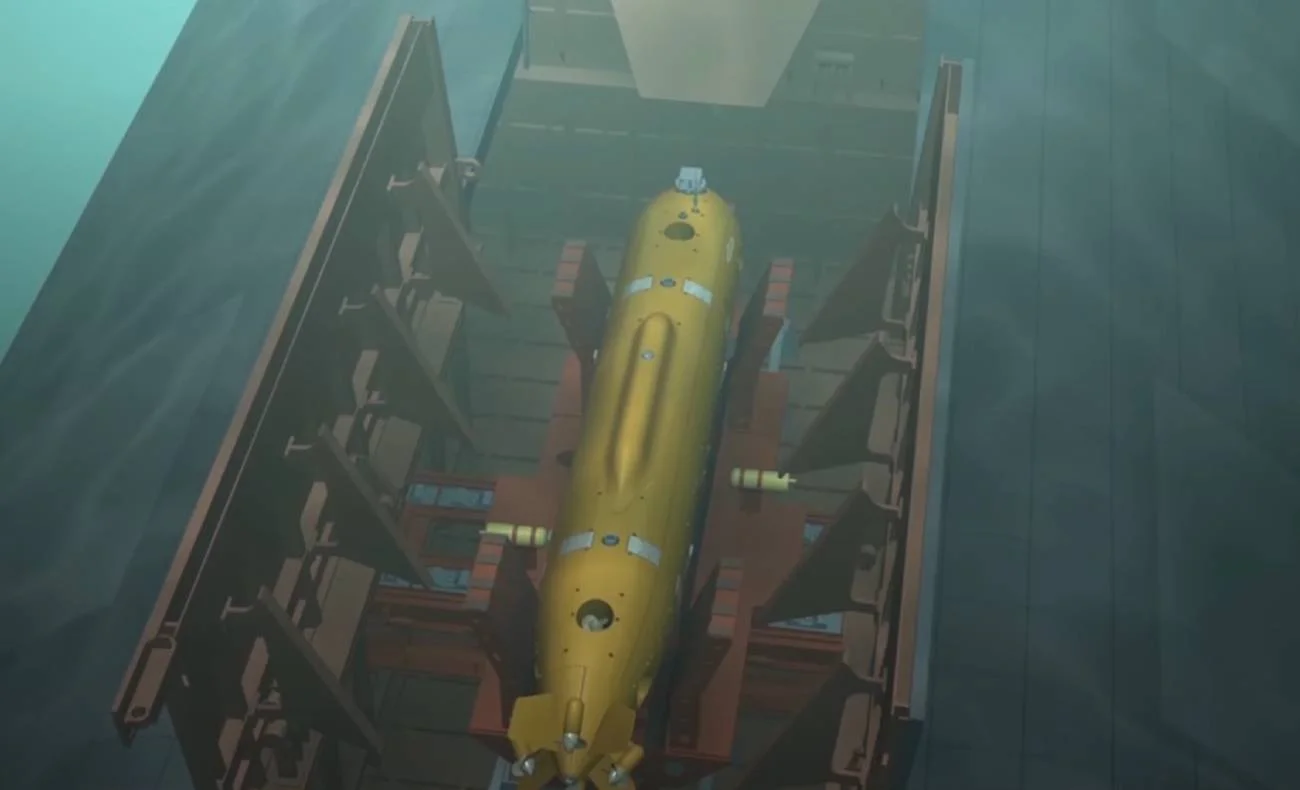

ロシアのXLUUV「Klavesin-2M-PM(2016年に運用開始)」は原潜の通信用ブイを収納していたスペースに搭載するため全長が6.5mと小さく、欧米のXLUUVと比べ作動範囲が50kmと非常に狭い代わりに最大潜航深度が2,000m以上と非常に変わったスペックを備えているのだが、2018年にロシア国防省は2M-PMを改良した2M-2PのCG画像を発表して注目を集めている。

ロシアは2M-PMについて「全原潜の標準装備となり報収集・監視・偵察(ISR)能力を向上させる」と言っているが改良モデルの2M-2Pについては情報がなく、非常に独特なスペックを生かす運用方法については謎が多い。

出典:ロシア国防省

中国:HSU-001

2019年の建国70周年記念パレードで初めて存在が公開された中国のXLUUV「HSU-001」については殆ど情報がなく「情報収集・監視・偵察(ISR)任務に使用されるのではないか?」と位しか言及することがない。

しかし2021年7月に突然1990年代に研究・開発が始まった無人潜水艦プログラムの機密を解除、2010年12月に台湾海峡で実施されたテストでUUVが自律的に水中の模擬潜水艦を検出して追尾、UUVに搭載された魚雷で攻撃することに成功したと明かした。

このテストと存在を明かしたHSU-001に関連があるのかは不明だが、米メディアは「自律的に目標を検出して攻撃できるタイプのUUV実用化や実戦配備に米国は至っていないため、10年前のテスト結果が真実なら中国のUUV研究は米国の先を進んでいることになる」と警戒感を示してしたのが印象的だ。

出典:CCTV

韓国:ASWUUV

2019年に開催された防衛装備品の見本市「MADEX 2019」で発表されたASWUUVは対潜戦を目的にした世界初のXLUUVだとサットン氏は主張しており、燃料電池方式のAIP機関で作動するため優れた作動範囲と耐久性を備え敵潜水艦を検出を行うための各種センサーを搭載していると言及されているが、ASWUUV自体に攻撃手段をもたせるのかについては明かされていない。

発表されたモックアップは非常に小さいがフルバージョンのASWUUVは全長が10mになるとハンファシステムが明かしている。

因みに2022年までにASWUUVの開発を終える予定だが実用化時期については不明。

日本のUUV「OZZ-5(全長4m)」がサットン氏のグラフィックに含まれないのかについては不明だが、恐らくUUVを超えるサイズ(各国によってXLUUVとLDUUVか表現は異なる)を主張してないからだと思われる。

関連記事:中国が無人潜水艦プログラムの機密を解除、UUVによる模擬潜水艦への魚雷攻撃に成功



※アイキャッチ画像の出典:@actulemarsouin
