米陸軍、対UAV対策として近距離防空システム「IM-SHORAD」調達を決定

米陸軍が戦場を闊歩する無人航空機(UAV)対策に約12億ドル(約1,260億円)を投資することを発表した。

参考:米国防総省 Contracts For Sept. 30, 2020

IM-SHORAD導入は米陸軍に欠けていた低高度を飛行するUAV対処能力を埋める存在

米陸軍は戦場で使用される無人航空機(UAV)対策として開発中だった機動近距離防空システム「IM-SHORAD」の調達を決定、ジェネラル・ダイナミクスに対して12億1,920万ドルの契約を与えたと発表した。

この機動近距離防空システム「IM-SHORAD」は前線部隊に随伴可能な機動力を備え無人航空機、回転翼機、固定翼機の脅威を無力化するためのシステムを搭載した兵器で、地対空ミサイルとして「スティンガー:最大射程約5km」を4発、地対地ミサイル「ロングボウ・ヘルファイア:最大射程約8km」を2発、30mmチェーンガンと7.62mm機銃を搭載しており、固定式のAESAレーダー(4基)で常時360度の警戒が可能で照準システムして採用されているL3ハリス製のMX-GCS EO/IRを使用すれば、赤外線による脅威の検知も可能というシロモノだ。

要するにロシアのパーンツィリ-S1や韓国のK-30 SAMと同じ複合式近距離防空システムに分類されるシステムなのだが、これでシリアやリビアで戦果を挙げたトルコ製UAV「バイラクタル」も無力化できるかと言われると答えは「NO」だ。

まずIM-SHORADが対処可能な無人航空機の種類は「UASグループ1~3」までと言われており、このUASグループとは性能別にUAVを5段階に分類した無人航空機システム(Unmanned Aircraft System:UAS)グループのことでグループ1に分類されるUAVの性能は重量約9kg/作動高度約360m/作動速度185km以下、グループ2は重量約22kg/作動高度約1,000m/作動速度460km以下、グループ3は重量約600kg/作動高度約5,480m/作動速度460km以下、グループ4は重量約600kg以上/作動高度約5,480m以下、グループ5は重量約600kg/作動高度約5,480m以上と決まっている。

出典:public domain RQ-7シャドー

これだけだと分かりにくいので米軍が使用している無人航空機をUASグループで分類すると、グループ1に該当するのはRQ-11レイヴンやRQ-16T-ホーク、グループ2にはスキャンイーグル、グループ3にはRQ-7シャドー、グループ4にはMQ-1プレデターやRQ-5ハンター、グループ5にはMQ-9リーパーやRQ-4グローバルホークが該当する。

しかしトルコ製UAV「バイラクタル」は重量と速度だけ見るとグループ3以下に分類されるが飛行高度だけはグループ5に相当(7,000m)するため、5,000m以上の高度から精密誘導兵器で攻撃を仕掛けられると近距離防空システムが搭載する火器(短距離地対空ミサイル)では到底手が届かないため、仮に攻撃を受ける前線の部隊がパトリオットの作動範囲から外れていれば完全にお手上げだろう。

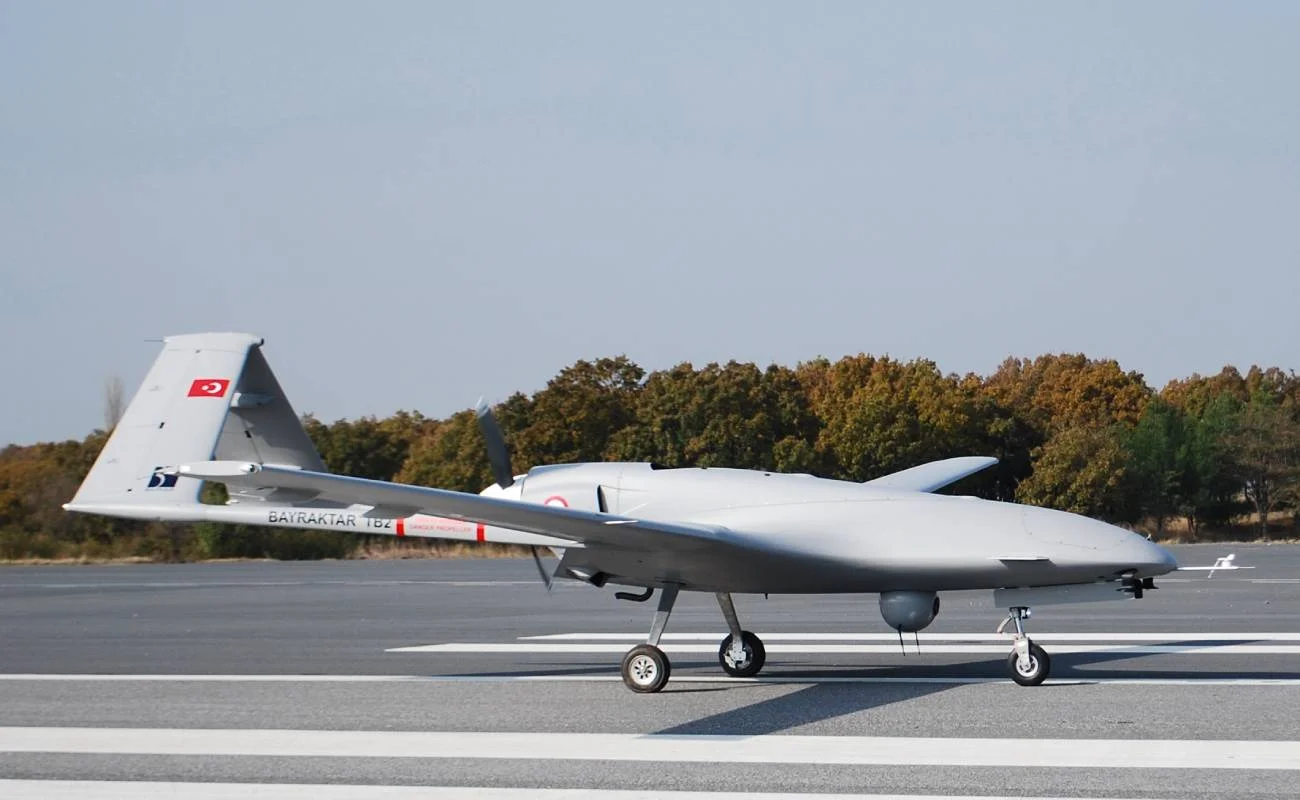

出典:Bayhaluk / CC BY-SA 4.0 バイラクタルTB1

この交戦距離のギャップは米国のIM-SHORADだけではなくロシアのパーンツィリ-S1も同じ問題を抱えており、リビアやシリアでトルコの「バイラクタル」に一方的にやれれたロシアはパーンツィリ-S1の交戦距離を延長(10km前後→20km~40km以上)したパーンツィリSMの実用化を急いでいるらしい。

さらに興味深いのはロシアは現行の誘導ミサイルで低コスト/低高度を飛行するUAVを迎撃するのはコストが見合わないとの理由から、近距離防空システム「9K330トール」で使用する低コストな誘導ミサイルや長射程化に有利な57mm機関砲を搭載した自走式対空砲「ZAK-57 Derivatsiya-PVO(BMP-3の派生型)」開発を進めており、対UAV兵器開発においては米国よりも先行している。

参考:Air defense system Tor-M2 to get special small missile against drones

ただ米陸軍にしてみればパーンツィリ-S1に相当する近距離防空システムを保有(試作品を少数調達した例はある)していなかったので、IM-SHORAD導入は米陸軍に欠けていた低高度を飛行するUAV対処能力を埋める存在となり、今後はロシアにように誘導ミサイルの射程を延長して交戦距離のギャップを改善してくのかもしれない。

管理人的にはAIM-120(1発約100万ドル)を搭載すれば良いのではないかと思うのだが、1機50万ドル(5,300万円)といわれるバイラクタルTB1のコストを考えると割りに合わないので、ロシアと同じ様に米国も低コストの誘導ミサイル開発を始める気がする。

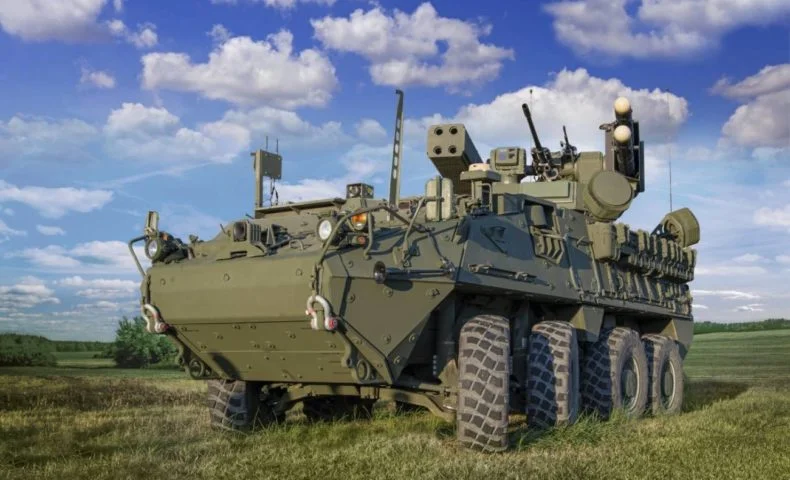

※アイキャッチ画像の出典:United States Army IM-SHORAD
